Palans

Palans de levage à câble ou chaîne

Nos palans sont étudiés avec soin pour s’intégrer parfaitement à vos process, même les plus exigeants. Nous comptons parmi nos nombreux clients des industriels tels que l’aéronautique, la papèterie, la production d’énergie, la préfabrication, la sidérurgie, la chaudronnerie, autres.

Selon votre charge maximale à transférer, que vous disposiez déjà d’un pont roulant ou de tout autre équipement de levage nous nous adaptons avec des solutions innovantes.

Vitesses de manutention élevées, rentabilité accrue et haut degré de sécurité, telles sont les caractéristiques des palans à câble et à chaîne VERLINDE. Qu’il s’agisse d’un palan nu dans sa version de base destiné à être intégré dans des machines et installations, ou d’un mécanisme de levage à commande électrique spécialement conçu pour une utilisation sur un pont, notre vaste gamme de palans à câble et à chaine nous permet d’offrir la solution adaptée aux besoins spécifiques de chaque client pour des charges de 63 kg à 250t.

Les palans électriques pour une prise en main facilitée

Les palans électriques permettent une utilisation en toute sûreté pour vos opérateurs et un gain de temps sur vos chaînes de production. Silencieux et maniables sur simple commande, vos palans électriques sont utilisables sans effort. La souplesse de nos solutions ainsi que leur robustesse marquent nos deux points forts. Nous nous distinguons grâce à cette alliance entre la facilité d’utilisation et la durabilité de nos palans électriques.

Palans 2

Focus sur les palans à chaîne, la robustesse au long cours

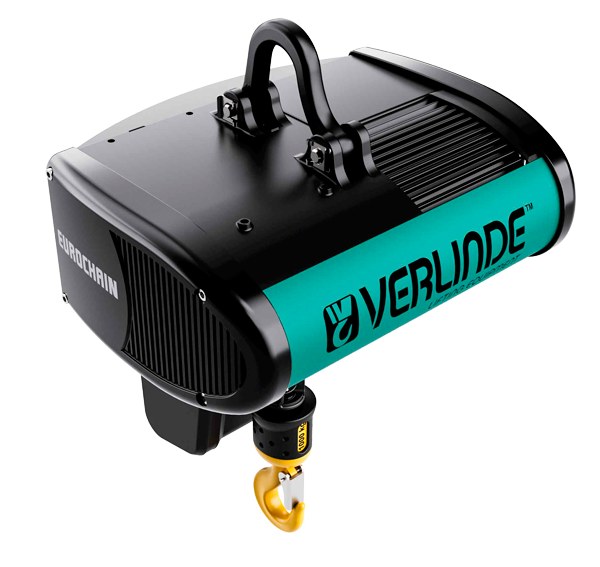

Palan électrique à chaîne compact
VX pour charge de 63 à 2 500 kg
VR pour charge de 800 à 5000 kg

Son design haut de gamme totalement précurseur, ses lignes fluides, contemporaines et élancées affirment la puissance de ce palan électrique à chaîne. Cette nouvelle génération de palans EUROCHAIN VX découlant d’une technologie novatrice – nouveaux matériaux, nouveaux concepts de fonctionnement – est adaptable à chaque besoin spécifique.

Le palan électrique à chaîne EUROCHAIN VX et VR est livré en standard avec les équipements suivants :

  • Hauteur de levée 3 m.
  • Bretelle de suspension pour les palans en version suspendus.
  • 2 vitesses de levage.
  • Fin de course électrique de sécurité pour position haute et basse.
  • Moteur de levage et de direction IP55.
  • Chaîne de levage galvanisée.
  • Câble de commande 2,5 m.
  • Boîte 2 boutons sur palan fixe ou avec chariot à direction par poussée.
  • Boîte 4 boutons sur palan accouplé à chariot à direction électrique.
  • Alimentation 400V/3Ph/50Hz ou 415V/3Ph/50 Hz ou 460V/3 Ph/60 Hz.
  • Tension de commande T.B.T. 48 V.
  • Limiteur de couple.
  • Bac à chaîne.
  • Bouton d’arrêt d’urgence « coup de poing ».
  • Peinture garantie 5 ans (cliché 7) : RAL 7021.
  • Variation de vitesse en direction : mode MS (pour les palans équipés d’un chariot électrique).
  • Garantie 2 ans.
  • Équipements standards
  • Palan fixe suspendu par bretelle.
  • Palan sur chariot monorail à direction manuelle par poussée.
  • Palan sur chariot monorail à direction électrique.

Nous avons en stock des palans et chariots de 125 kg à 2500 kg.

PDF Eurochaine VX

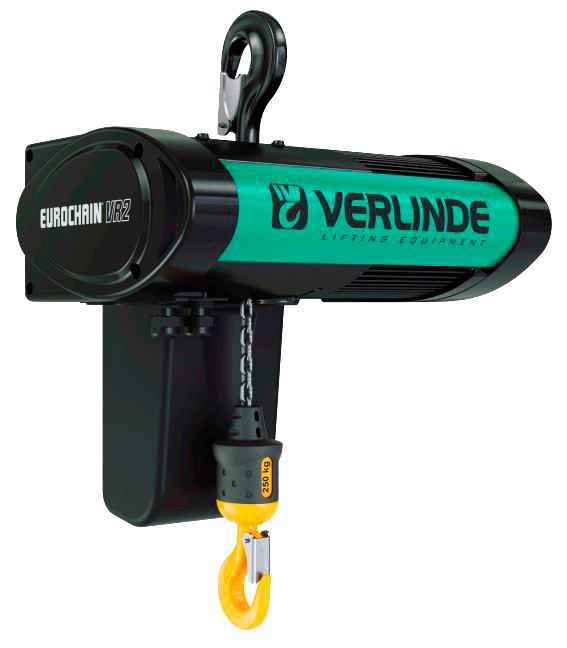

Palan électrique à chaîne avec variation de vitesse en levage VR pour charge de 63 à 2 500 kg

Productivité

Le contrôle de la vitesse en continu offre des démarrages sans à-coups, des accélérations rapides et des arrêts plus doux afin d’optimiser les opérations de manutention de la charge. Le système ESR permet une adaptation de la rampe de décélération et, de ce fait, permet une vitesse de levage plus rapide avec des charges légères, jusqu’à 200 %.

Longévité

Le contrôle de la vitesse en continu réduit les chocs mécaniques grâce aux démarrages progressifs et aux arrêts plus doux. La réduction du nombre et du niveau des chocs subis par les composants du pont ou de la structure augmente considérablement la durée de vie de la charpente.

Économie

Le contrôle de la vitesse en continu permet d’utiliser en priorité le frein électrique lors des décélérations avant d’appliquer le frein mécanique. Le freinage électrique réduit l’usure du frein, car le frein mécanique est utilisé seulement comme frein de maintien (frein de « parking »).

PDF Eurochaine VX

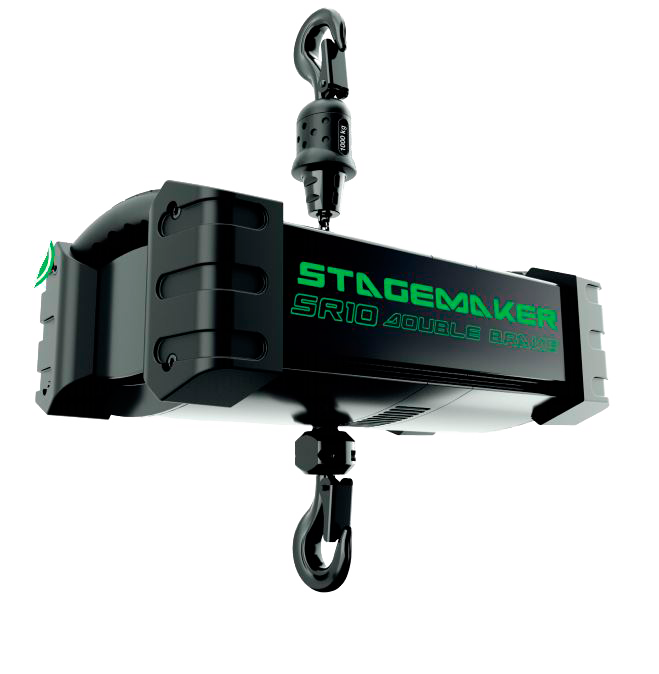

Palan électrique à chaîne industriel particulièrement adapté aux applications « show-business » pour charge de 250 à 1 000 kg

Avec un nouveau design totalement ergonomique, STAGEMAKER SR est le seul modèle du marché à être équipé en standard d’un double frein, de poignées de manipulation rétractables et de zones de protection caoutchoutées.

STAGEMAKER SR s’intègre également harmonieusement dans toutes les installations techniques et propose les meilleurs niveaux de sécurité et de productivité.

PDF Stagemaker SR

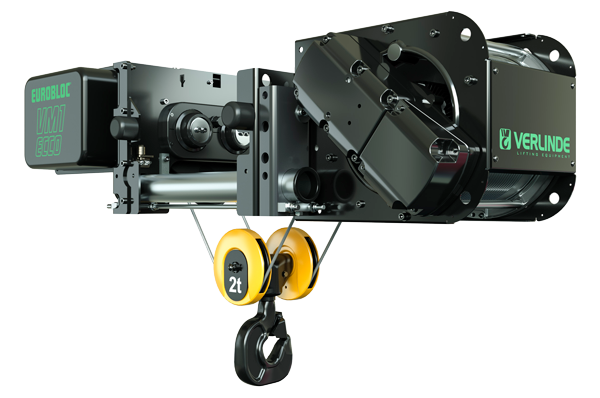

Palan électrique à câble VM pour charge de 2 000 à 20 000 kg

VERLINDE a toujours été à l’avant-garde dans l’introduction de nouvelles idées pour le fonctionnement des unités de levage par crochet (plus de 70 brevets déposés en France et dans le monde).

Le palan électrique à câble EUROBLOC VM a été conçu sur la base du modèle VT, mais avec une volonté de proposer des caractéristiques techniques qui correspondent aux demandes les plus courantes de notre clientèle afin de se concentrer sur l’essentiel.

Nous avons en stock des palans à câble VM de 2000 kg à 10000 kg.

Caractéristiques :

  • Limiteur de charge électromécanique livré en standard (équipement obligatoire selon directive “Machine”).
  • Fin de course de levage.
  • 2 vitesses de direction.
  • Câble en acier galvanisé, coefficient de sécurité élevé (coefficient 4,6 en groupe 2m).
  • Fin de course de direction 2 seuils.
  • Coffret électrique, protection IP 55, très largement dimensionné pour protéger l’ensemble des composants.
  • Commande basse tension (48 V) pour plus de sécurité.
  • Crochet rotatif et moufle avec linguet de sécurité.
  • Pack documentaire complet (fiche d’essai du palan, certificat de conformité du crochet et du câble de levage, manuel utilisateur, schéma électrique certificat CE).

PDF Eurobloc VM

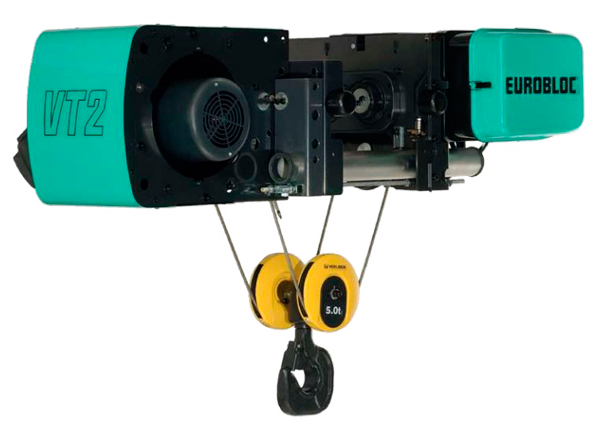

Palan électrique à câble pour charge de 800 à 80 000 kg

VERLINDE a toujours été à l’avant-garde dans l’introduction de nouvelles idées pour le fonctionnement des unités de levage par crochet (plus de 70 brevets déposés en France et dans le monde).

Le nouveau palan électrique à câble EUROBLOC VT a été conçu dans cet esprit résolument avant-gardiste puisqu’il rassemble à lui seul 13 brevets autour de sa conception.

Caractéristiques :

  • Moteur de levage à 2 vitesses rapport (1:6) avec sondes bimétal. Facteur de marche 60%.
  • Frein à disque à courant continu, sans maintenance.
  • Fin de course à cames à 4 positions (haut, bas, ralentissement position haute, protection inversion de phase).
  • Limiteur de charge.
  • Monitor MT2, unité de diagnostic du palan.
  • Moteur de direction à vitesse variable de 3 à 20 m/mn.
  • Coffret électrique avec appareillage et transformateur basse tension. Marche / arrêt de sécurité.
  • Alimentation standard 380V/400V/415V/50Hz, 440V/460V/60Hz.
  • Protection des moteurs IP55 / Classe F.
  • Moteurs de levage et de direction tropicalisés.
  • Guide câble pour environnement difficile.
  • Compteur horaire.

PDF Eurobloc VT

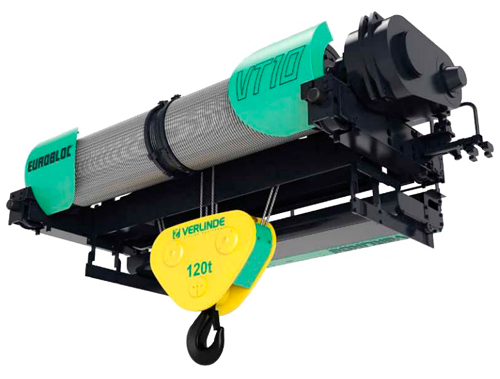

Treuil ouvert à câble pour charge de 6 300 à 70 000 kg

La famille EUROBLOC VT est désormais étendue avec le VT 9-10-11 et 12. Cette gamme de treuils ouverts permet d’apporter des réponses techniques à votre recherche de :

Caractéristiques :

  • Large gamme de capacité de levage (de 6,3 à 70 tonnes).
  • Vitesses de levage de 10 m/min et 20 m/min (vitesse ESR pour levage.)
  • Levage vertical réel, chariot birail ou version fixe ou mécanisme seulement.
  • Contrôle de vitesse du chariot (variateur de vitesse pour entraînement à vitesse variable) de 20 m/min à 61 m/min.
  • Optimisation technique de la conception des composants selon un concept modulaire.
  • Le PDW est conçu selon les normes EN (le coefficient de sécurité du câble est toujours de 5)
  • Mouflage disponible : 2 x 2 et 2 x 4.
  • Dispositifs standards intégrés pour améliorer la sécurité. Surveillance de l’état du palan. Fins de course haut et bas, décélération et arrêt (pour le palan) avec fin de course haut lesté. Fins de course de décélération et arrêt chariot et pont. Protection contre les survitesses et les surcharges.
  • Le PDW est équipé du système de variation de vitesse ESR en standard.

Options disponibles :

Appareillage mécanique

  • Système anti-condensation, résistance de chauffage d’appoint des moteurs et de l’appareillage électrique.
  • Deuxième frein : surface prête pour le montage du frein à disque entièrement protégé sur l’arbre principal.
  • Deuxième frein : frein à disque à propulseur.
  • Barre d’indication de chevauchement de câble.
  • Capots de protection contre la pluie.
  • Moufle avec crochet de levage double croc.
  • Rotation verrouillable du crochet (4 x 90°).
  • Crochet motorisé.
  • Enrouleur de câble pour dispositif de levage.
  • Peinture spéciale pour chariot et composants.

Appareillage électrique

  • Contrôle du balancement de la charge (y compris codeur dans l’arbre de vitesse lente du mécanisme de levage).
  • Approche lente.
  • Micro vitesse.
  • Surveillance du mou de câble (avec dispositif de charge).

PDF PDW

Palan électrique à sangle pour charge de 500 à 5 000 kg

L’EUROLIFT BH, palan électrique à sangle : la réponse à vos attentes en matière de puissance de levage et de propreté extrême. L’EUROLIFT BH, palan aux normes européennes CE, vous offre la puissance de levage et la robustesse d’un produit de conception industrielle associées à une parfaite propreté de fonctionnement pour répondre à vos critères les plus sévères en matière d’hygiène, d’ambiance de type agroalimentaire, chimique, salle blanche…

Le palan électrique à câble EUROLIFT BH est dès à présent la seule unité de levage par sangle et crochet qui vous propose dans sa version standard :



  • Sangle de levage : sangle haute résistance, facteurs de sécurité élevés, la conception permet le remplacement rapide et facile.
  • Deux vitesses de levage variables mécaniquement.
  • Guide sangle : haute sécurité contre des effets de traction en biais et de torsion durant le mouvement de levage.
  • Moteurs de levage et de direction conçus suivant IEC 34.1/IEC 34.2 protection IP55, groupe d’isolation F.
  • Réducteur entièrement fermé, haute précision, silencieux, étanche.
  • Fin de course de levage haut et bas réglable.
  • Fin de course de direction.
  • Limiteur de charge en standard, sécurité contre une surcharge excessive du palan et du chemin de roulement (obligatoire suivant la directive « MACHINES »).
  • « Approches » crochet et dimensions « C » très faibles.
  • Un levage centré (faible déplacement de la moufle en levage).

PDF Eurolift BH

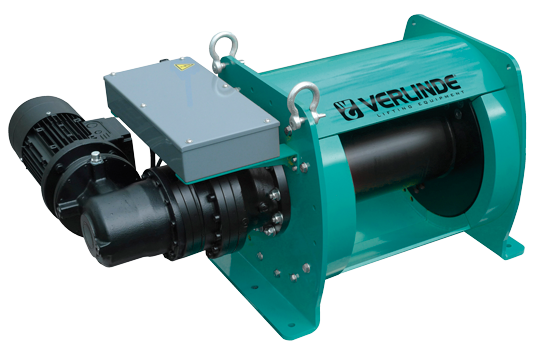

Treuils de levage ou de traction

Notre gamme complète de treuils électriques d’emploi universel pour le levage et la traction s’adaptera parfaitement à tous vos besoins (large éventail de charge de 125kg à 10 000kg, nombreuses options disponibles).

De plus, la conception robuste de nos treuils est un gage d’une très grande longévité et d’un entretien limité.

PDF Treuils
